1、LVGL模拟器工程搭建

        LVGL(Light and Versatile Graphics Library,轻巧而多功能的图形库)是一个免费的开放源代码图形库,它提供创建具有易于使用的图形元素,精美的视觉效果和低内存占用的嵌入式GUI所需的一切。本文主要讲述如何实现在VScode中实现LVGL模拟器环境的搭建运行。

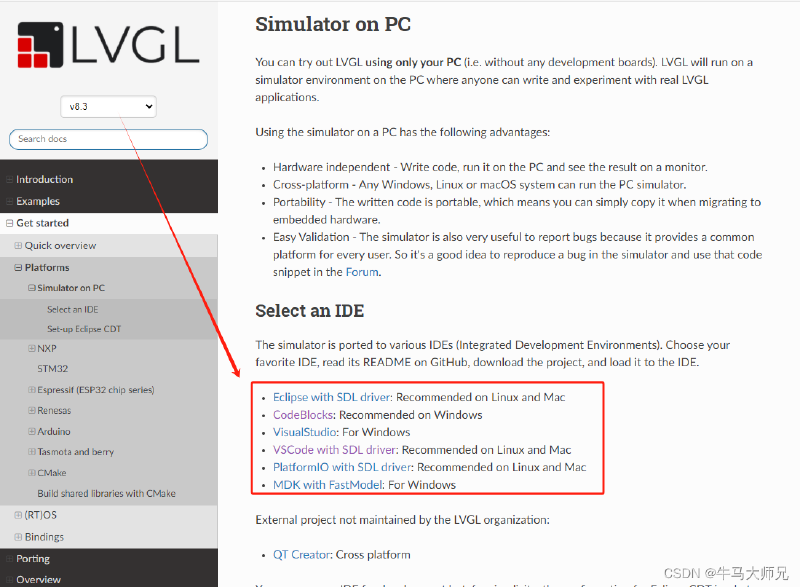

        LVGL在Windows平台下有很多模拟运行的方式，如官方主推的CodeBlocks、Visual Studios等，如下图所为LVGL官方对PC模拟器例举出来的IDE和说明信息。

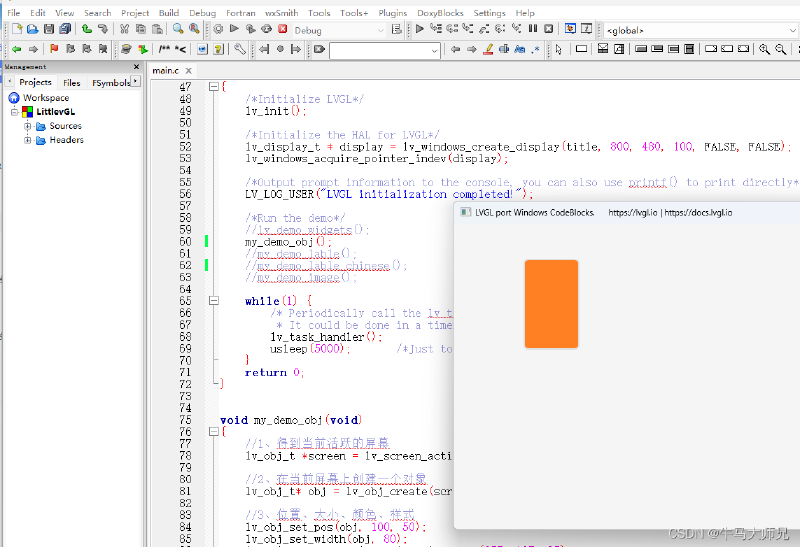

        如下图所示，在体验了一下CodeBlocks时，因其IDE软件使用起来体验不友好，界面也不美观，因此转而寻求在VScode下完成LVGL的PC模拟器配置。

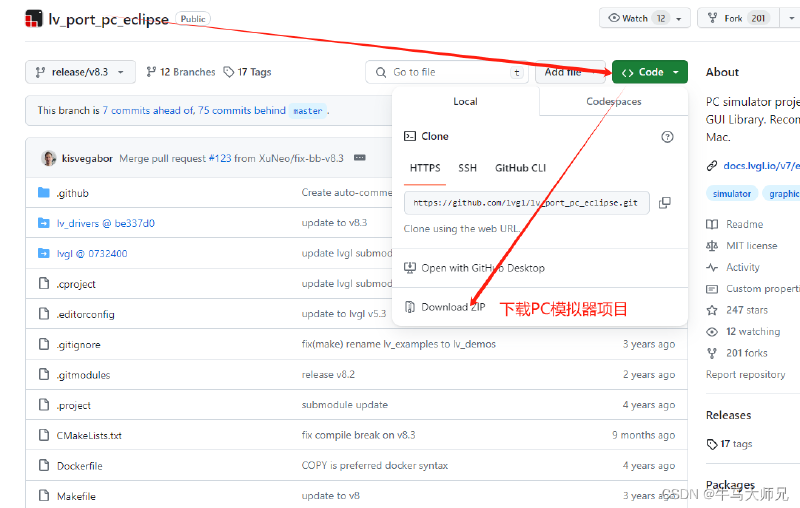

(1)、下载LVGL的官方模拟器项目

lvgl/lv_port_pc_eclipse at release/v8.3 (github.com)https://github.com/lvgl/lv_port_pc_eclipse/tree/release/v8.3

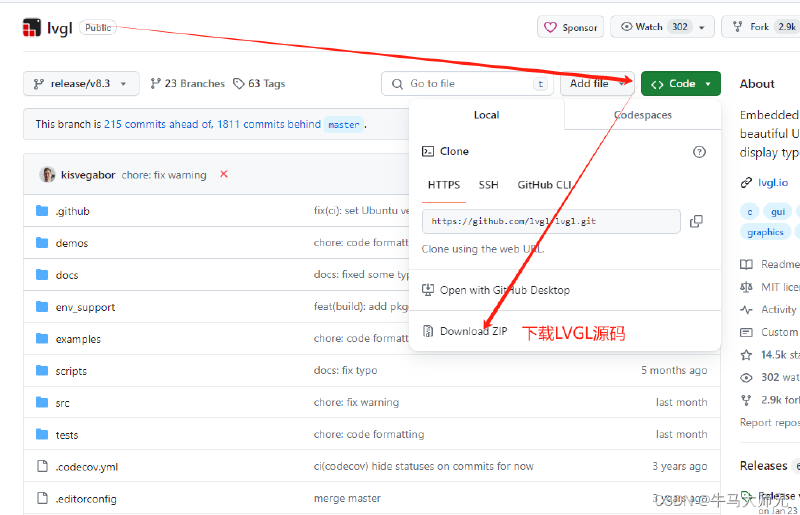

（2）、下载LVGL源码

lvgl/lvgl at release/v8.3 (github.com)https://github.com/lvgl/lvgl/tree/release/v8.3

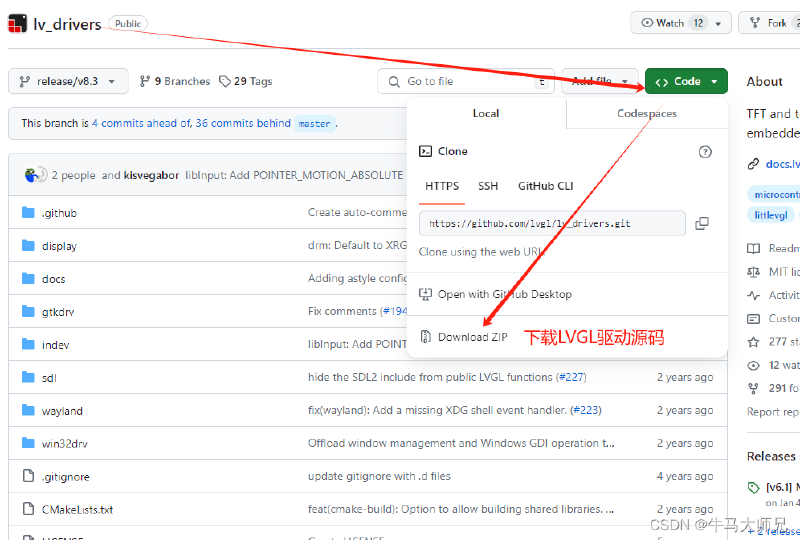

（3）、下载LVGL驱动源码

lvgl/lv_drivers at release/v8.3 (github.com)https://github.com/lvgl/lv_drivers/tree/release/v8.3

（4）、工程目录建立

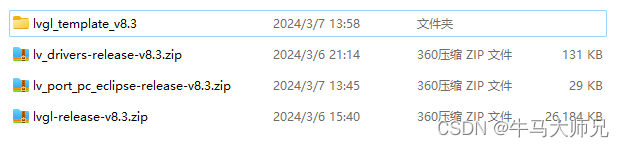

        下载完上述的3个压缩包文件后，打开下载的目录位置，按照以下的4个步骤操作：

①、新建一个文件夹命名为 lvgl_template_v8.3

②、将下载的 lv_port_pc_eclipse-release-v8.3.zip 文件内容解压，并将所有文件复制到 lvgl_template_v8.3 文件目录下

③、将下载的 lv_drivers-release-v8.3.zip 文件内容解压，并将所有的文件复制到 lvgl_template_v8.3 文件夹下的 lv_drivers 目录下

④、将下载的 lvgl-release-v8.3.zip 文件内容解压，并将所有的文件复制到 lvgl_template_v8.3 文件夹下的 lvgl 目录下

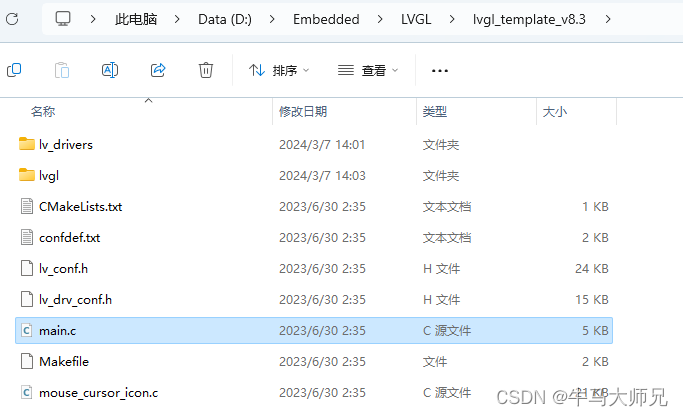

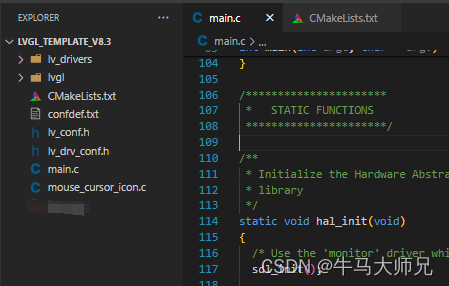

        在完成上述的4个步骤后，并删除多余不需要的文件，其文件结构如下图所示

2、LVGL编译运行环境搭建

（1）、VScode插件安装

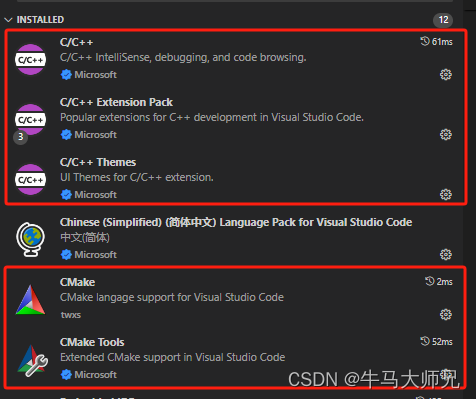

        在VScode环境中，LVGL的编译运行需要如下所示的C/C++语言支持包，CMake、CMake Tools，依次安装图中红框中的插件扩展包。

提醒：因为每个人的设备系统环境是不一样，因此有部分开发者私聊和评论区下留言反馈：以VScode插件形式安装CMake时无法正常编译，如果遇到这个问题，可以尝试下载安装完整的CMake工具软件。

（2）、MinGW环境安装

• MinGW是建立在gcc和binutils项目上的，用来编译和连接代码，使之运行在windows系统上；
• 提供c、c++和fortran编译器和相关工具；
• MinGW=Minimalist GNU for Windows；
• MinGW使用微软的运行库，生成Windows下的代码；

        在工程中，使用MinGW用于CMake编译LVGL模拟器中的程序文件。

        下载MinGW64包：MinGW-w64 - for 32 and 64 bit Windows - Browse /mingw-w64/mingw-w64-release at SourceForge.nethttps://sourceforge.net/projects/mingw-w64/files/mingw-w64/mingw-w64-release/

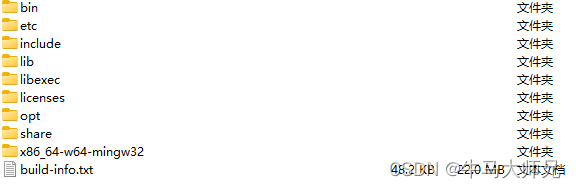

        将下载的MinGW目录解压打开后，其文件结构如下图所示。

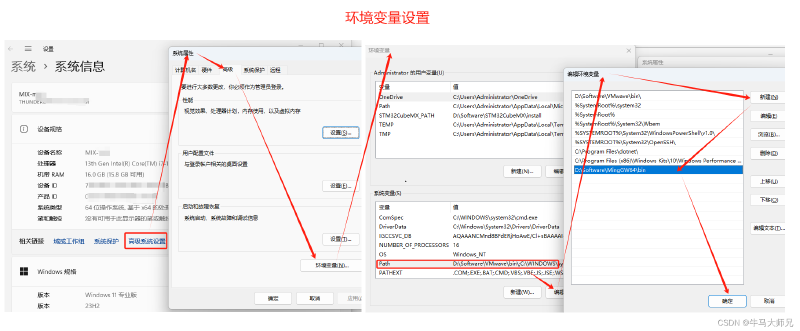

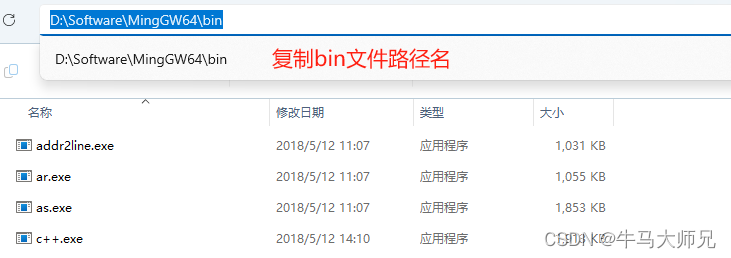

        将其这个工具文件夹目录下的二进制文件bin目录添加到环境变量中。

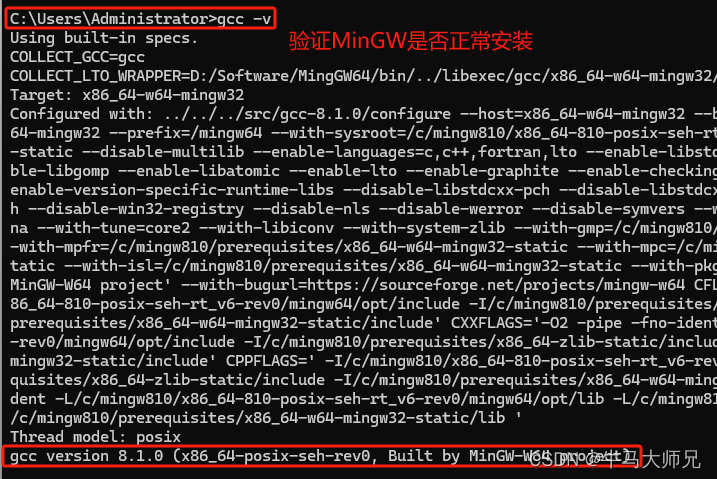

        打开命令行，在输入gcc -v，可以查看MinGW的环境变量设置是否成功。

（3）、SDL2环境安装

        SDL2，全称为Simple DirectMedia Layer，是一个跨平台的多媒体开发库。SDL2提供了一系列函数，用于访问音频、键盘、鼠标、游戏杆和图形硬件，允许开发者编写一套代码即可在不同平台上运行。它的主要应用之一是游戏开发，许多知名游戏都是基于SDL2构建的。此外，SDL2也用于游戏开发工具、模拟器、样本演示和多媒体应用等。

        在本文中的LVGL就是使用了SDL2模拟一个显示触摸屏操作。

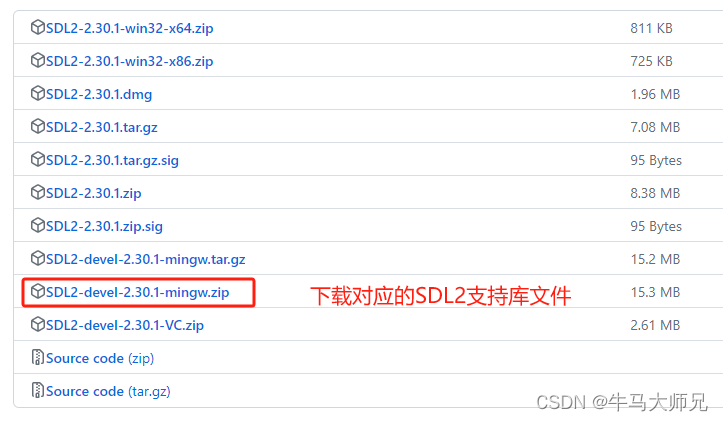

        下载SDL2支持文件：Releases · libsdl-org/SDL · GitHubSimple Directmedia Layer. Contribute to libsdl-org/SDL development by creating an account on GitHub.https://github.com/libsdl-org/SDL/releases/

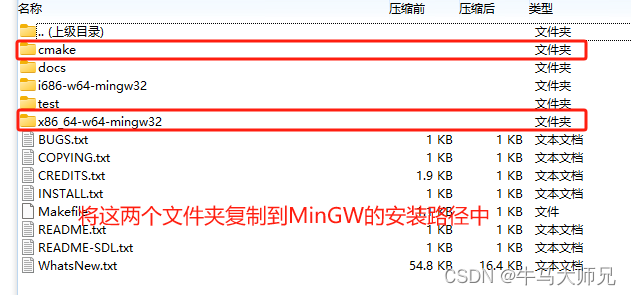

        将下载的SDL2支持包解压，并将cmake和x86_64-w64-mingw32复制到安装MinGW的路径下

        否则编译时CMake会找不到依赖文件导致报错。且将x86_64-w64-mingw32中的SDL2.dll文件复制一份，后面运行模拟器时，如果缺少此文件无法运行。

3、LVGL工程编译运行

（1）、在VScode中打开LVGL工程

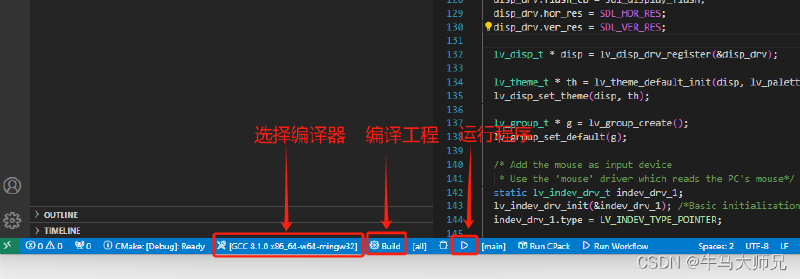

        如果是CMake工程，打开工程文件时，VScode的最下面一栏会自动出现CMake工程的操作按键。

（2）、CMake编译运行程序

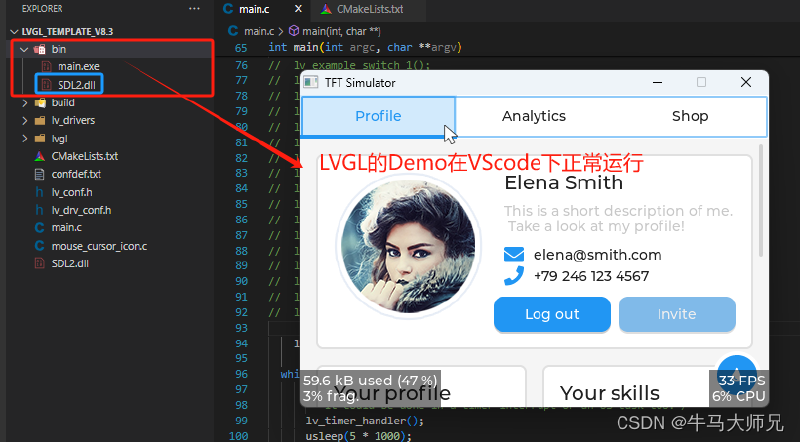

        如下图所示LVGL的程序正常正常编译运行，且模拟器中也出现了一个窗口，到了这一步说明在VScode下，LVGL模拟器配置正常。

（3）、解决编译通过，无法运行

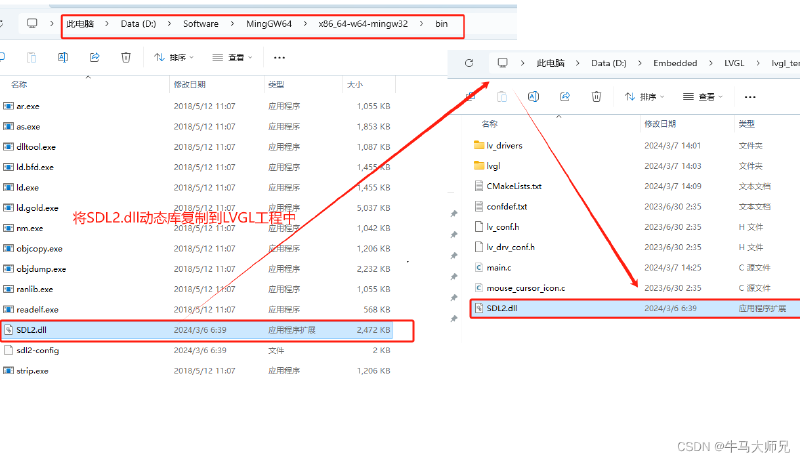

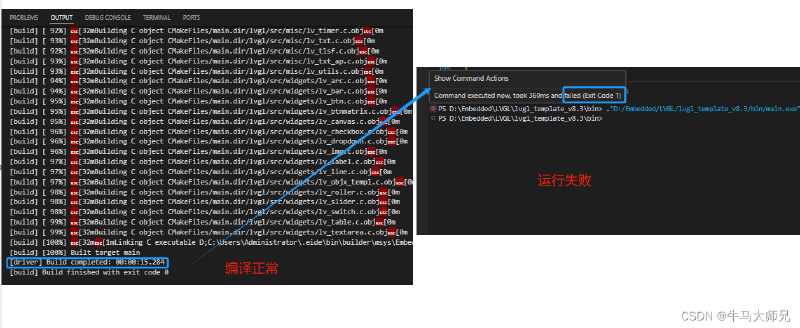

        如上图所示，说明前面的环境安装是正常的，但运行时，出现报错，不能正常运行并出现一个LVGL的模拟器窗口。如果出现这种情况，说明是SDL2这个媒体库没有链接到，需要进入到此复制到MinGW路径下，将SDL2.dll这个动态库文件拷贝到LVGL工程中的bin目录下，方可实现LVGL模拟器的正常运行。

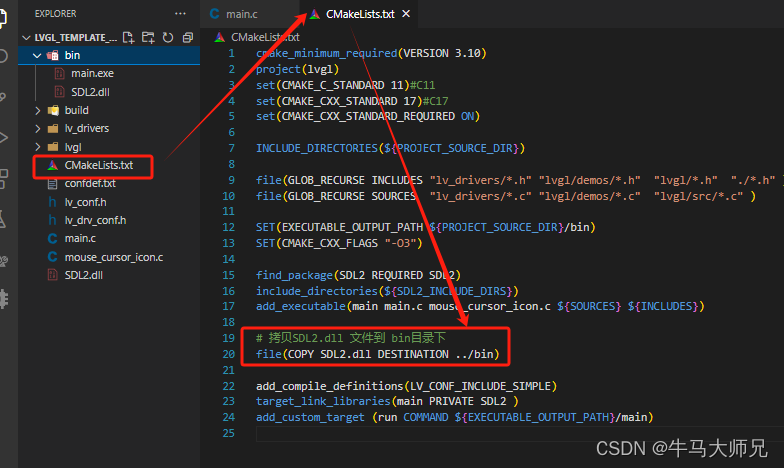

        然后，每次编译完时，手动将SDL2.dll文件复制到 bin目录下，或者修改顶层的CMakeLists.txt文件，让其编译时自动拷贝SDL2.dll文件到bin目录下。

# 拷贝SDL2.dll 文件到 bin目录下

file(COPY SDL2.dll DESTINATION ../bin)

        完成后，再次运行，即可正常出现LVGL的模拟器界面。
